M97xxシリーズは新設計の直流電子負荷装置です。高速な応答性、0.1mAあるいは0.01mAの高精度、高分解能を備えています。基本の精度は0.03%、基本の電流上昇し2.5A/us。携帯充電器、携帯の電池、電気自動車、スイッチング電源、リニア電源、LEDドライバの生産ラインや、自動車の電装、航空、宇宙、海洋、太陽電池、燃料電池の開発、研究など幅広い用途に使用されます。
　本プログラマブル直流電子負荷装置は150W型から数キロW級まで幅広い製品群。機器の試験や研究開発の際、負荷として実際に抵抗、インダクタ、キャパシタ、擬似回路網などを用意しなくてもこういった様々な形態の負荷として使用できる装置です。。CC,CR,CV,CW,CC+CV,CR+CV モード搭載。負荷設定はダイナミックな設定を柔軟にプログラミングできます。RS232/RS485/USBからの制御も可能。機器の試験や研究開発の際、負荷として実際に抵抗、インダクタ、キャパシタ、擬似回路網などを用意しなくてもこういった様々な形態の負荷として使用できる装置です。LED照明、二次電池、電気自動車、パッテリーの試験に好適です。

型番	説明	消費電力 [W]	吸込電流 [A]	電圧 [V]	重さ [Kg]	外観
M9711		150	30	150	6.5
M9712		300	30	150
M9712B	高電圧可		15	500
M9712C	大電流可		60	150
M9712B30	高電圧可		30	500

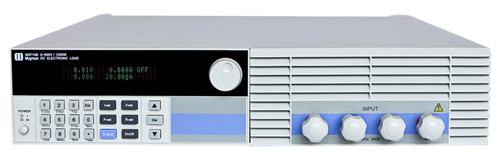

M9713		600	120	150	17.6
M9713B	高電圧可	600	30	500
M9714	大電流可	1200	240	150
M9714B	高電圧可	1200	60	500

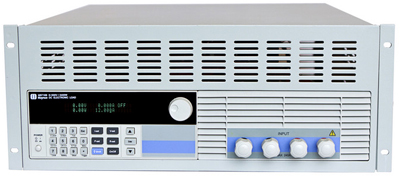

M9715		1800	240	150	31.6
M9715B	高電圧可	1800	120	500
M9716		2400	240	150
M9716B	高電圧可	2400	120	500
M9716E	大電流可	3000	480	150
M9717		3600	240	150	70
M9717B	高電圧可	3600	120	500
M9718		6000	240	150
M9718B	高電圧可	6000	120	500

オプション製品はこちら

●You Tube のリンクでは、エキスパートのエンジニアが　
○　製品の梱包内容の説明
○　分解の上、内部の主要部品の解析、設計構造の解析
○　直流電子負荷装置一般の原理
○　直流電子負荷装置M9711の設計構成
○　共試機器としてアジレントの電源、オシロスコープを使用してM9711を実際に動作させてその使い勝手を見るというビデオが見られます。
