ビデオウォールコントローラ 4K入力9画面出力3x3可 RS232制御可[beTVW3x3-4K]

ビデオウォールを構築するための画面分割装置です。入力はHDMIで、最大3840x2160/30Hzが可能です。出力はHDMIで、解像度は1920x1080P60Hzです。出力画面配置は3x3の9出力を最大としていろいろな構成が可能です。  付属の赤外線リモコンでコントロールできます。  展示会、店舗、デジタルサイネージ、プロジェクションマッピング、ゲーム、アーケード、Eスポーツなど多様な用途でご使用いただけます。

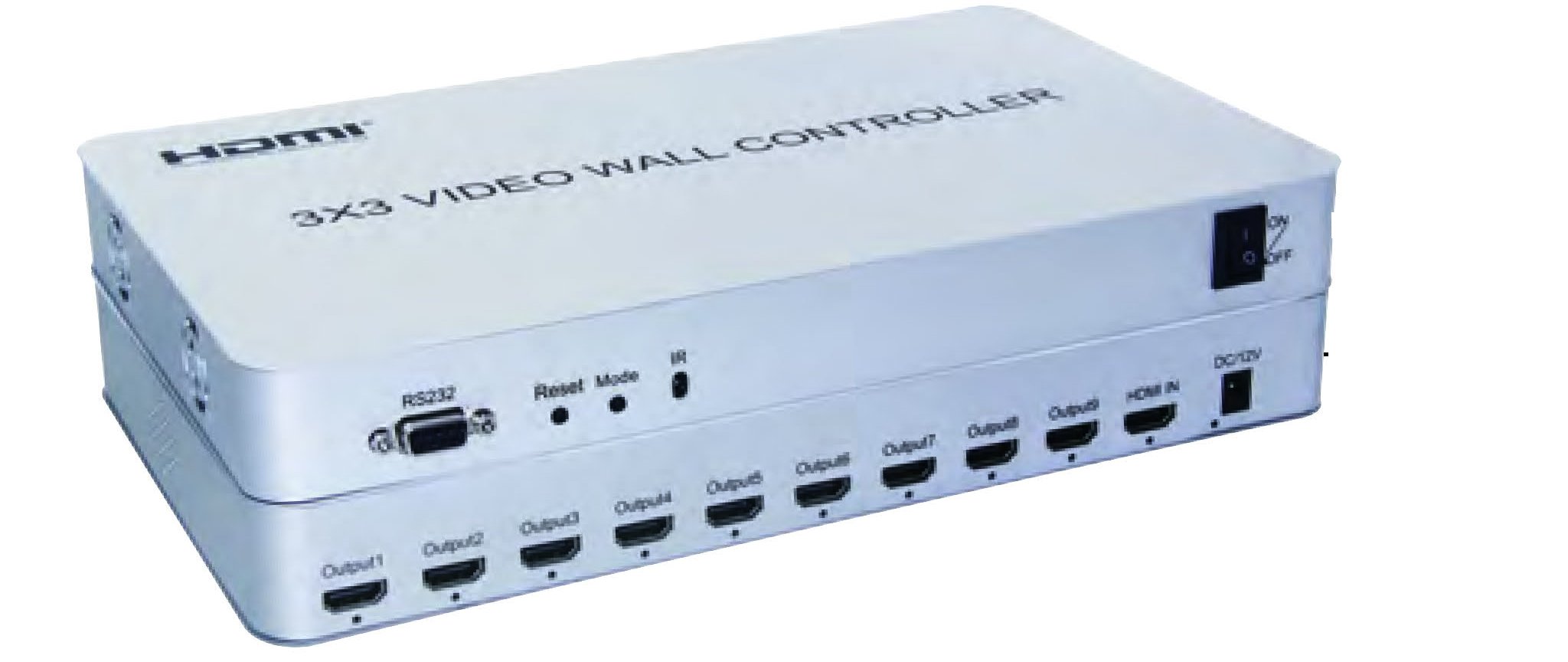

   3x3ビデオウォールコントローラ beTVW3x3-4K

【製品型番】wbeTVW3x3-4K

【特徴】
● ビデオ入力は HDMI
● 8/10/12 多階調色処理
● HDCP準拠
● HDMI出力9系統に映像出力
● 入力解像度は 最大3840x2160/30Hz およびそれ以下の解像度にも対応。
● 出力解像度 1920x1080P 60Hz
● 出力画面構成
  1x1,1x2, 1x3 ,1x4,
  2x1,2x2, 2x3,2x4,
  3x1,3x2, 3x3,
  4x1,4x2, 2x4
  5x1
  2台ある場合 A,B として
  3x4(A,B),4x4(A,B)
● ステレオオーディオ出力装備
● ベゼル補正可能
● RS232 からコントロール可能
● 簡単に設置できます。
● 12V ACアダプタ使用
● 寸法  305 x 185 x 35 mm (突起部含まず)
● 重さ  1747g

【梱包内容】
● 本体
● リモコン(電池は別売り)
● ACアダプタ
● 取り扱い説明書

【パネル詳細】

ビデオウォールコントローラ

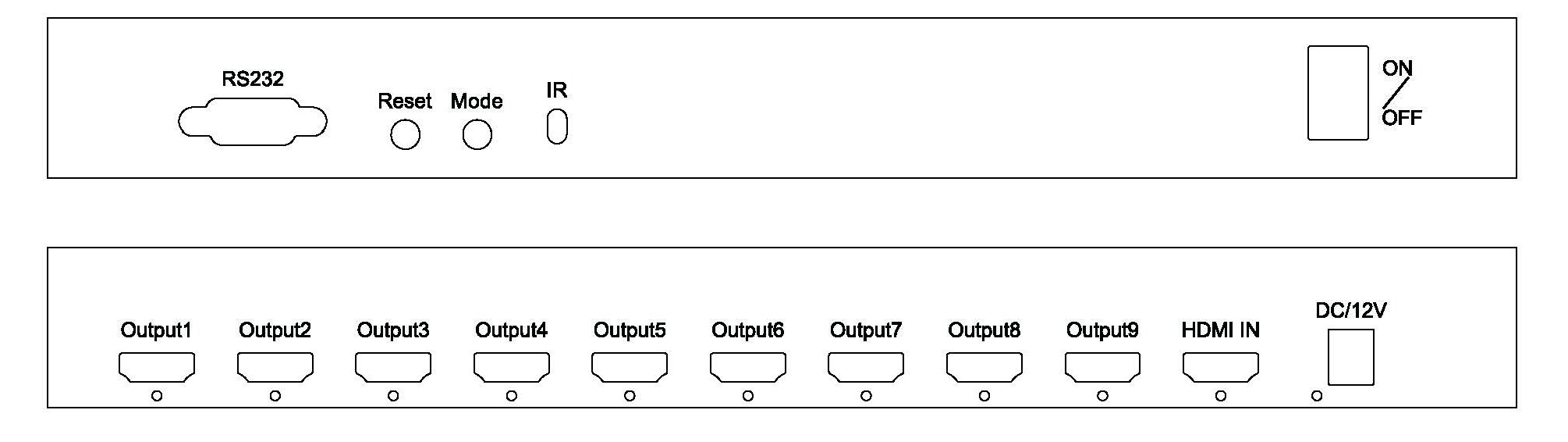

● リヤパネル

RS232 : RS232 ポート
Reset : リセットスイッチ
Mode :  モード切替スイッチ
IR : 赤外線受光部
RL : ステレオオーディオ出力
ON/OFF : 電源スイッチ
OUTPUT1-9 : HDMI出力と出力中表示
HDMI IN : HDMI入力と入力中表示
DC12V : 電源入力

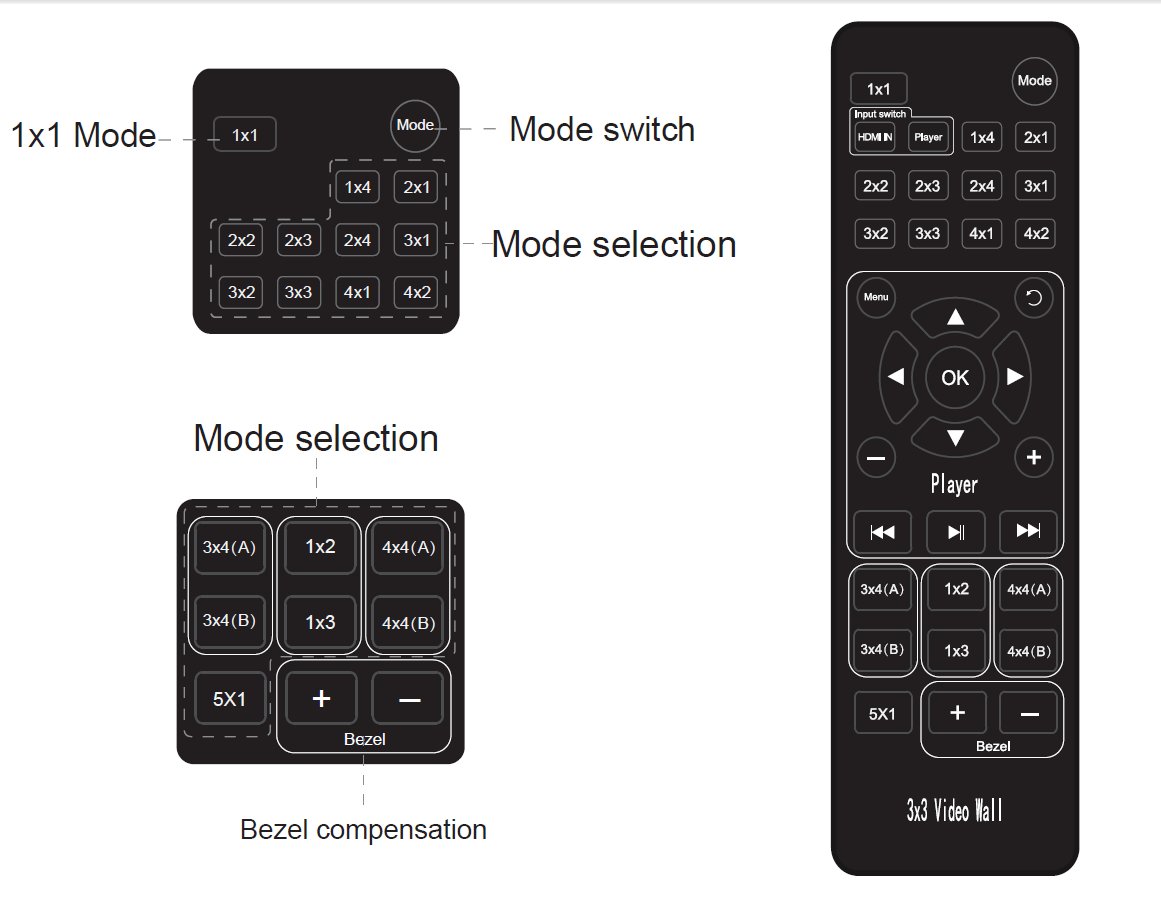

●リモコン
ビデオウォールコントローラ

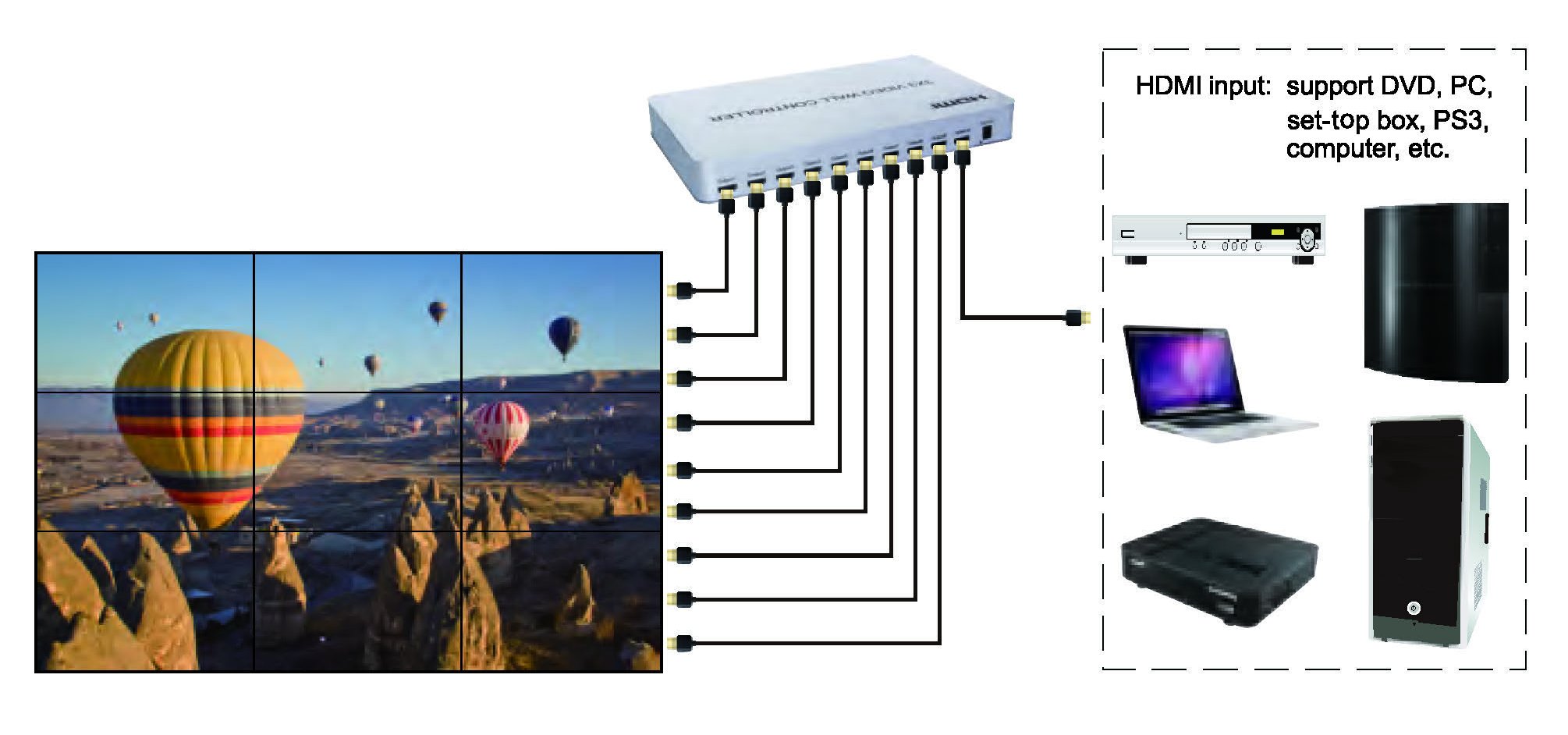

【接続概念】

3x3ビデオウォールコントローラ

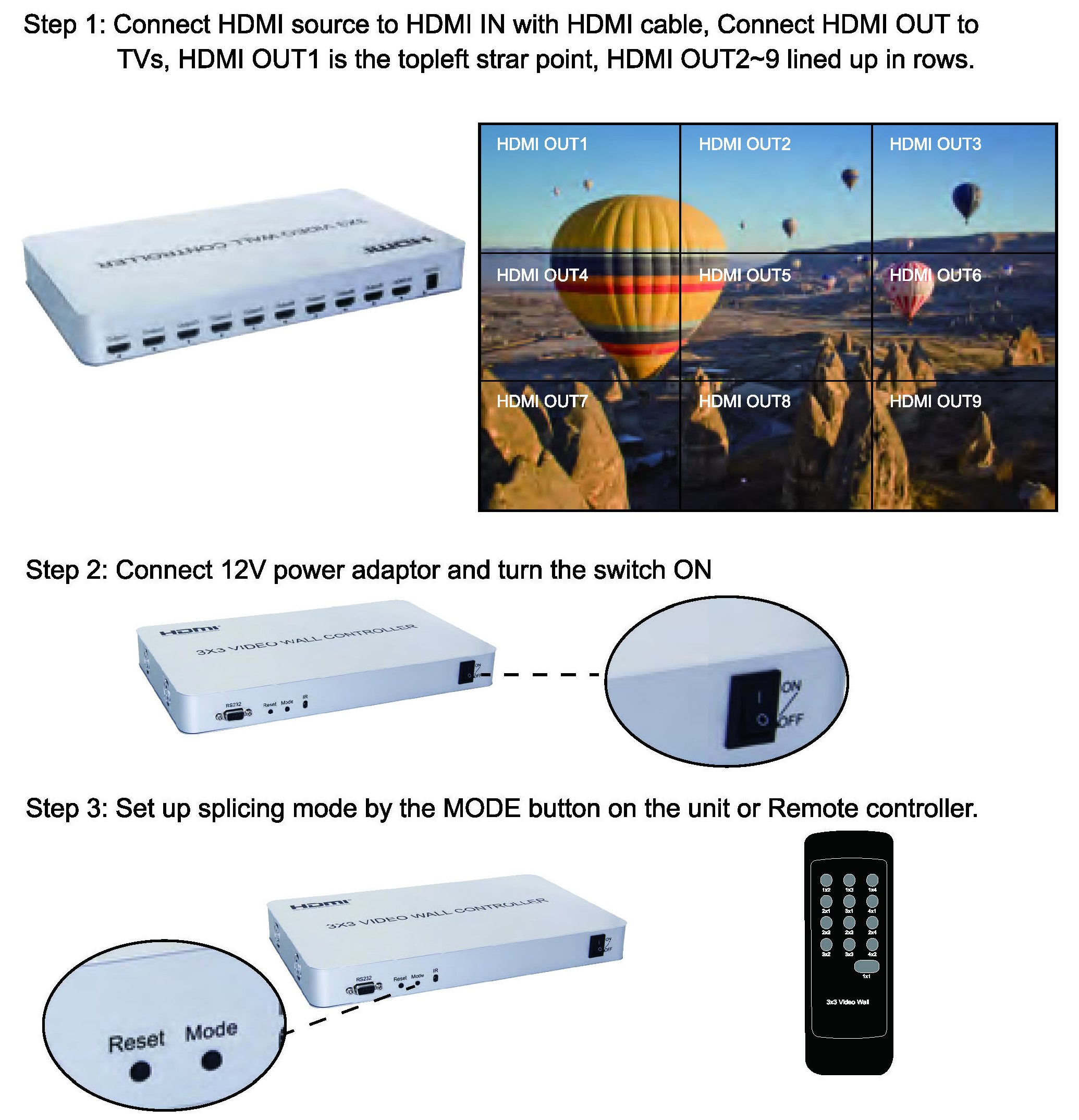

【使用方法】
● HDMIの入力と信号源を接続し、使用したい台数のテレビ、モニター、プロジェクタを出力に接続します。
● 電源を接続、投入します。
● リモコンかモードボタンでお好みの画面構成を選びます。

3x3ビデオウォールコントローラ

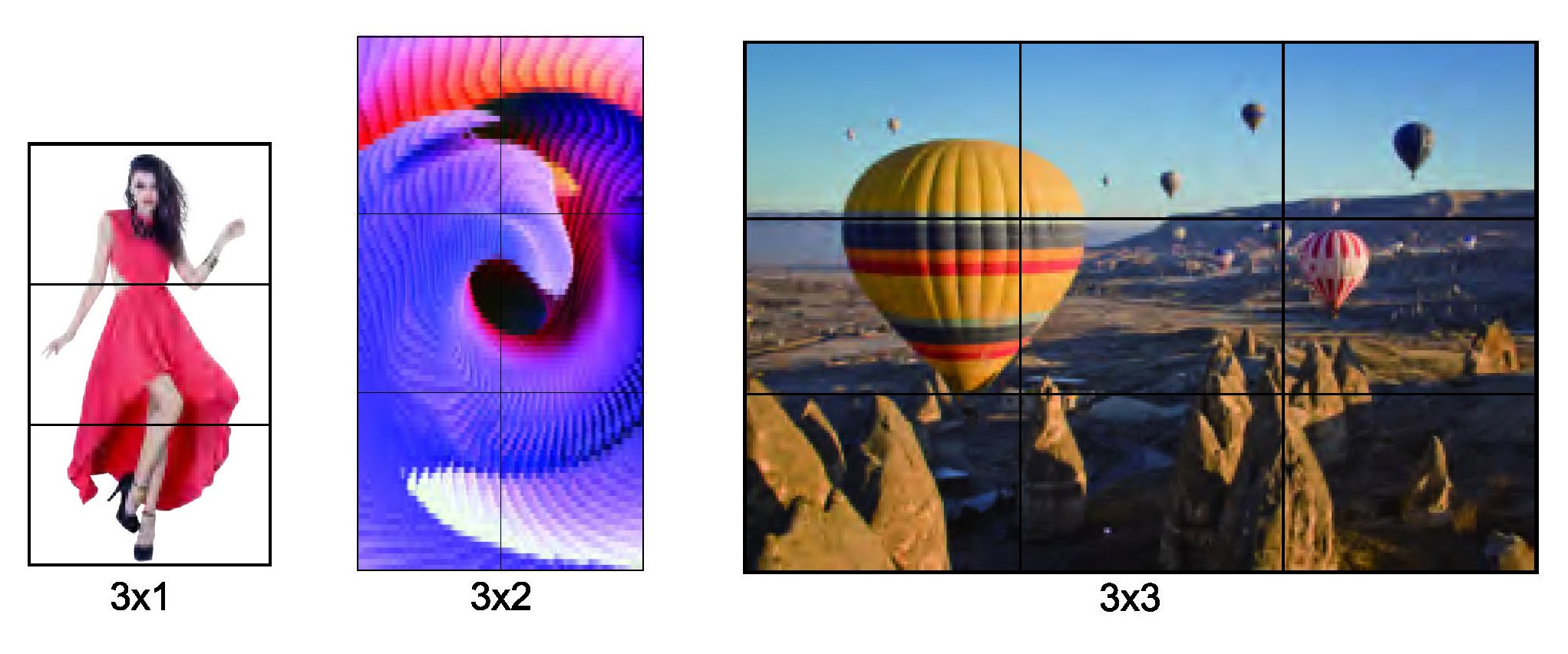

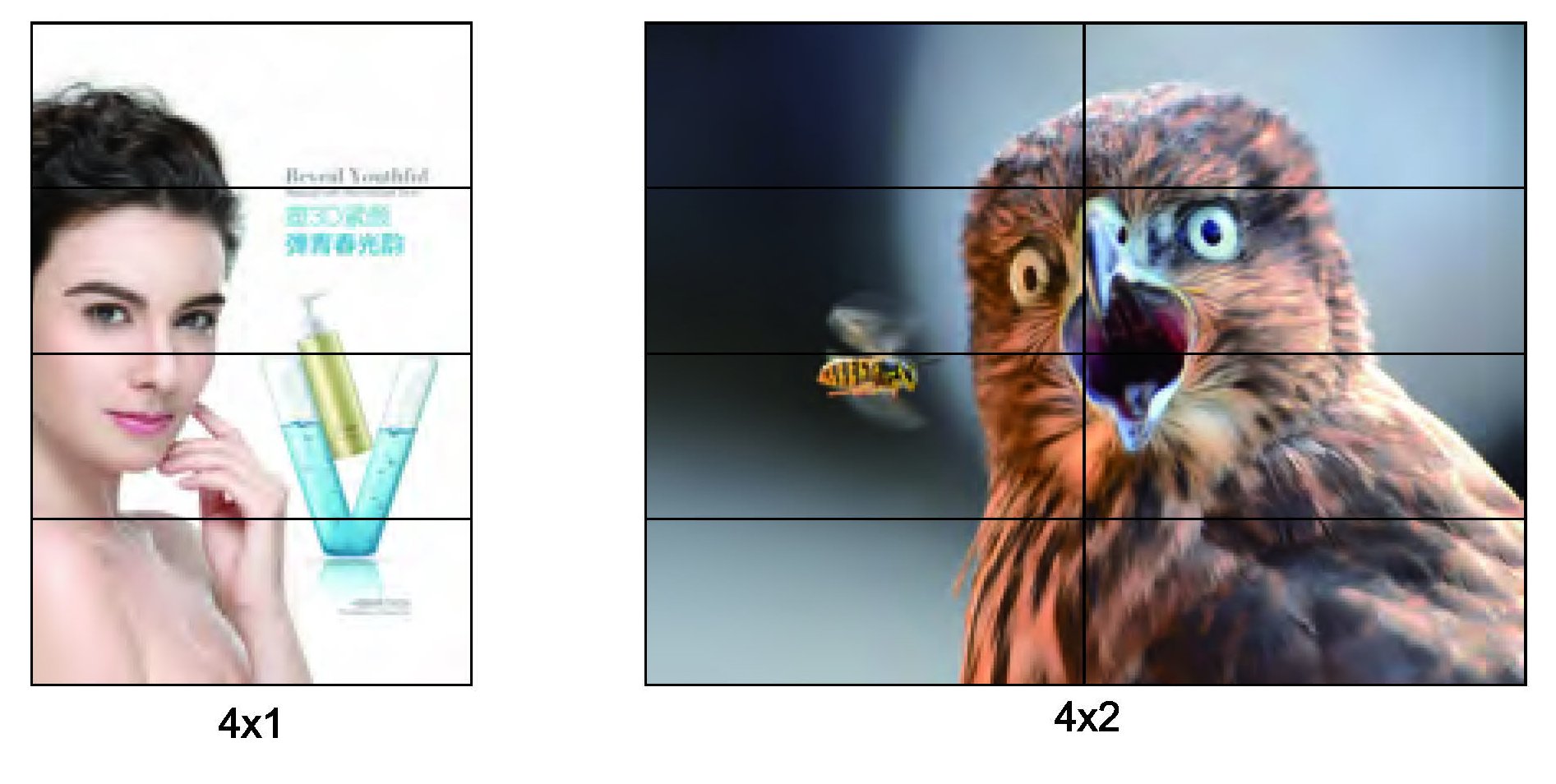

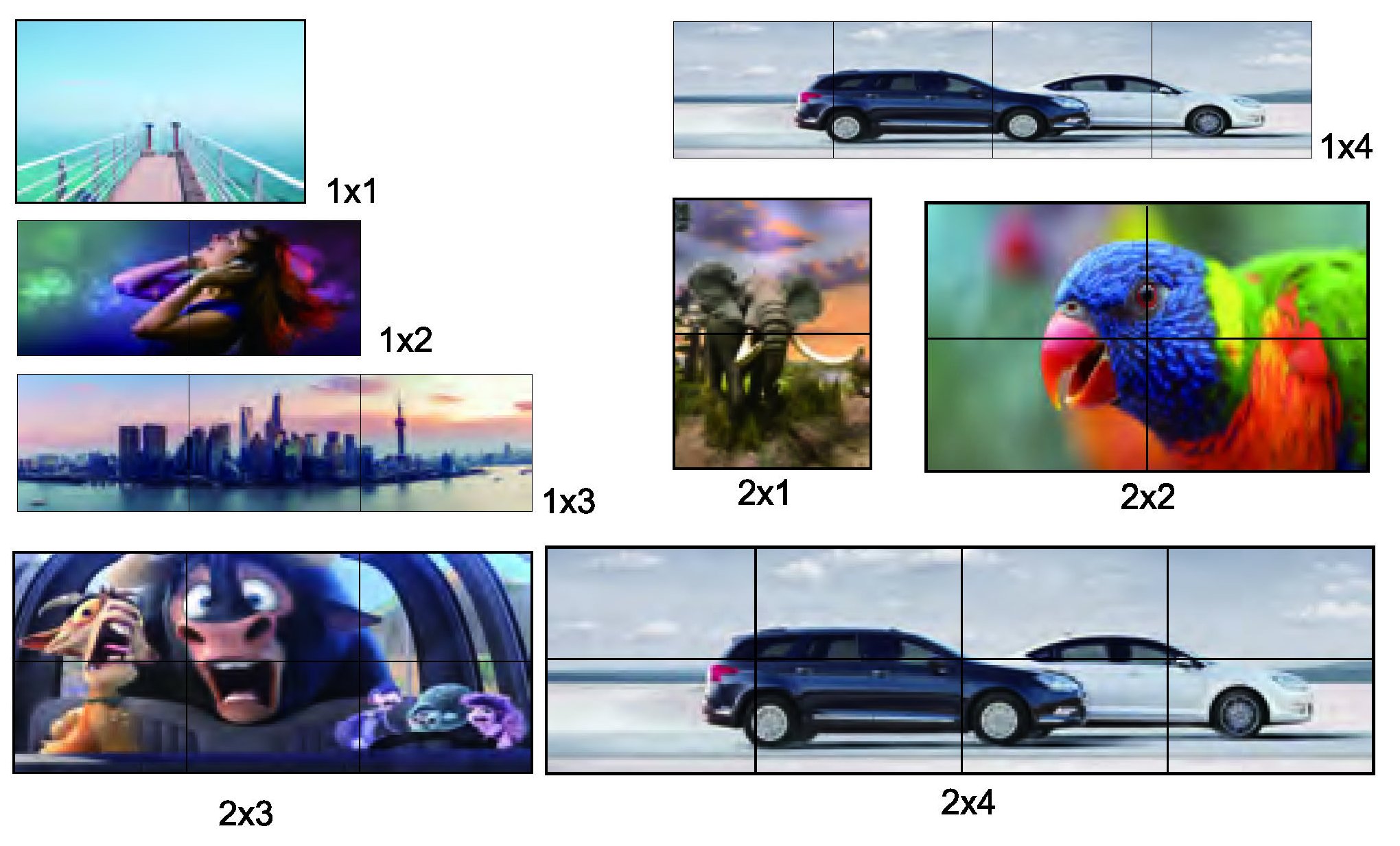

【出力と画面の配置】

3x3ビデオウォールコントローラ
3x3ビデオウォールコントローラ
3x3ビデオウォールコントローラ

【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。

【使用上の注意 ケーブル長】
HDMIケーブル配線長が6mを越えて長くなると、画像と音声が正しく伝わっていても、制御信号は正しく伝わらない場合が発生しえます。その場合画像や音声がときどき断となったりして、まるで機器の故障のように見えるときがあります。HDMIが6mを越えるときは、安定した動作を得るためHDMI延長器をご使用ください。
